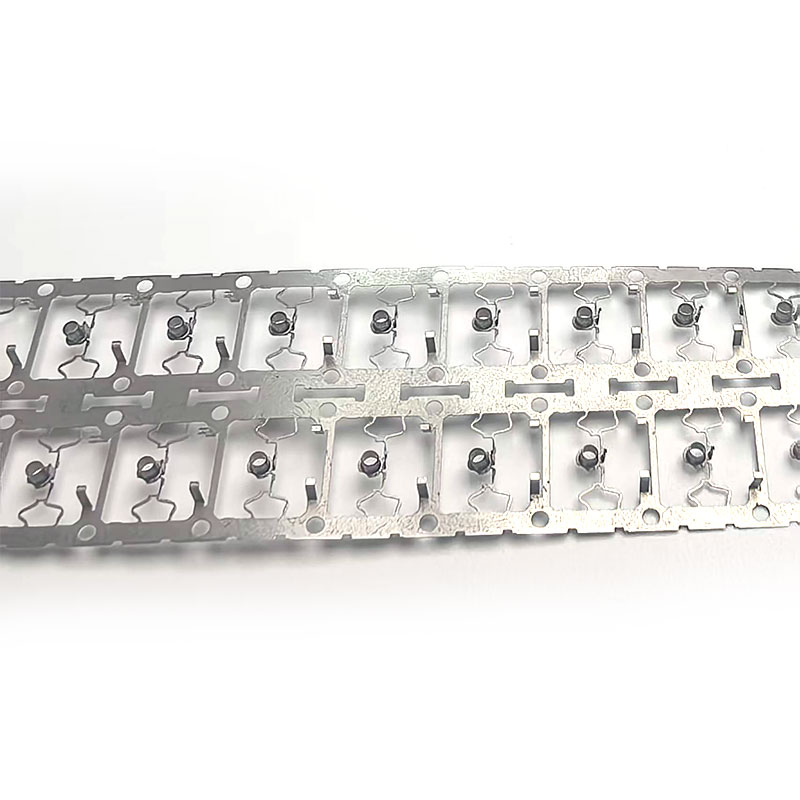

Suku Cadang Stamping Presisi Elektroniksangat penting untuk memproduksi komponen yang ringkas, konduktif, dan sangat akurat yang digunakan dalam konektor, sensor, elektronik otomotif, dan perangkat komunikasi.Qirenmenggabungkan pencetakan presisi dengan teknologi EDM untuk memproduksi komponen logam kompleks dengan toleransi dimensi hingga ±0,005 mm, mendukung pengembangan prototipe dan produksi volume tinggi.
Ketika produk elektronik menjadi lebih kecil, lebih tipis, dan lebih terintegrasi, produsen memerlukan komponen logam yang dapat mempertahankan dimensi yang ketat sekaligus memberikan konduktivitas yang stabil, kekuatan mekanik, dan kinerja perakitan yang andal. Stamping presisi elektronik menyediakan cara yang efisien untuk membentuk terminal, komponen kontak, bagian pelindung, elemen pegas, dan struktur logam rumit lainnya pada skala produksi. Dengan menggabungkan manufaktur cetakan EDM, pencetakan presisi, inspeksi cerdas, dan kontrol proses, Qiren memberikan solusi khusus untuk aplikasi elektronik, elektronik otomotif, peralatan medis, dan komunikasi. Kemampuan toleransi dimensi ±0,005 mm yang dilaporkan, kemampuan beradaptasi material, dan kontrol kualitas permukaan membuat stempel presisi cocok untuk aplikasi komponen elektronik yang menuntut.
Daftar isi
- Mengapa Suku Cadang Stamping Presisi Elektronik Penting?
- Apa Keuntungan Utamanya?
- Bahan Apa Yang Dapat Digunakan?
- Bagaimana Bagian Stamping Presisi Diproduksi?
- Dimana Mereka Digunakan?
- Bagaimana Seharusnya Pembeli Memilih Pemasok Stamping Presisi?
- Pertanyaan yang Sering Diajukan
- Kesimpulan
Mengapa Suku Cadang Stamping Presisi Elektronik Penting?
Produk elektronik modern semakin bergantung pada komponen logam mini. Terminal konektor, elemen pelindung, pegas kontak, komponen baterai, atau penyangga konduktif mungkin hanya berukuran sebagian kecil dari ukuran komponen mekanis konvensional, namun hal ini dapat secara langsung memengaruhi kinerja produk secara keseluruhan.
Inilah sebabnya mengapa stempel presisi lebih dari sekadar memotong dan membentuk lembaran logam. Proses manufaktur harus mengontrol keakuratan dimensi, deformasi material, gerinda, kualitas permukaan, dan kemampuan pengulangan. Untuk aplikasi elektronik, bahkan penyimpangan dimensi kecil pun dapat memengaruhi tekanan kontak, gaya penyisipan, konduktivitas listrik, penyelarasan perakitan, atau masa pakai produk.
Menurut informasi produk Qiren, pengoperasian stempelnya menggabungkan pemrosesan cetakan EDM dengan teknologi stempel dan inspeksi presisi. Perusahaan menyatakan bahwa prosesnya dapat mencapai toleransi seketat ±0,005 mm untuk aplikasi yang sesuai, termasuk komponen berbentuk kompleks, komponen lubang mikro, dan material ultra tipis di bawah 0,1 mm.
Kombinasi ini menjadikan stempel presisi sangat berharga ketika produsen membutuhkan komponen yang dapat diulang dalam jumlah besar tanpa mengorbankan konsistensi dimensi.
Apa Keuntungan Utama Bagian Stamping Presisi Elektronik?
1. Akurasi Dimensi Tinggi
Komponen elektronik yang presisi sering kali memerlukan dimensi yang dikontrol dengan ketat agar sesuai dengan rakitan miniatur. Desain die yang canggih, pemesinan EDM, dan parameter stamping yang terkontrol dapat mengurangi variasi dimensi dan meningkatkan konsistensi bagian-ke-bagian.
Untuk terminal konektor dan komponen konduktif lainnya, keakuratan dimensi secara langsung mempengaruhi kinerja pemasangan. Geometri yang konsisten membantu produsen mempertahankan gaya penyisipan, posisi kontak, dan kompatibilitas perakitan yang dapat diprediksi.
2. Kemampuan Geometri Kompleks
Proses stamping tradisional mungkin menghadapi keterbatasan jika komponen memiliki alur yang dalam, sudut tajam, lubang berundak, bagian sempit, atau fitur rumit lainnya. Perkakas berbantuan EDM dapat membantu menciptakan struktur cetakan yang lebih canggih untuk geometri yang menuntut ini.
- Lubang mikro dan slot sempit
- Struktur berundak dan tersembunyi
- Area kontak halus
- Fitur sudut tajam
- Komponen logam ultra-tipis
- Struktur pegas dan konduktif kecil
3. Produksi Massal yang Efisien
Setelah cetakan stempel dikembangkan dan divalidasi, proses tersebut dapat menghasilkan komponen yang konsisten dalam jumlah besar dengan waktu siklus yang relatif singkat. Hal ini membuat stempel presisi sangat menarik bagi produsen elektronik dengan volume produksi yang stabil.
4. Kualitas Permukaan Lebih Baik
Kondisi permukaan sangat penting untuk komponen listrik dan mekanik. Gerinda, goresan, perubahan bentuk, atau permukaan kasar yang berlebihan dapat menimbulkan masalah perakitan atau berdampak negatif pada konduktivitas dan ketahanan aus.
Qiren menjelaskan penggunaan pemrosesan EDM non-kontak dan teknologi penyelesaian cermin untuk aplikasi yang menuntut, dengan kekasaran permukaan yang dilaporkan di bawah Ra0,2 μm dalam kondisi pemrosesan yang berlaku.
Bahan Apa Yang Dapat Digunakan?
Pemilihan material harus didasarkan pada konduktivitas, kekuatan, ketahanan korosi, kekerasan, karakteristik pegas, perilaku pembentukan, suhu pengoperasian, dan persyaratan aplikasi akhir.
| Jenis Bahan | Karakteristik Khas | Penerapan Potensial |
|---|---|---|
| Paduan Tembaga | Konduktivitas listrik dan sifat mampu bentuk yang baik | Terminal, kontak, komponen konduktif |
| Baja Tahan Karat | Kekuatan, ketahanan korosi, daya tahan | Rumah elektronik, pegas, komponen struktural |
| titanium | Rasio kekuatan-terhadap-berat yang tinggi dan ketahanan terhadap korosi | Komponen elektronik dan medis khusus |
| Paduan Kekerasan Tinggi | Ketahanan aus dan stabilitas mekanis | Menuntut komponen presisi dan suku cadang yang berhubungan dengan perkakas |
Pemilihan material yang tepat juga mempengaruhi umur cetakan dan biaya produksi. Material dengan kekerasan atau ketangguhan tinggi mungkin memerlukan perkakas khusus dan strategi pemesinan, sehingga analisis teknik menjadi penting sebelum produksi massal.
Bagaimana Bagian Stamping Presisi Diproduksi?
Proyek stamping presisi yang andal biasanya dimulai jauh sebelum produksi pertama dijalankan. Gambar komponen, spesifikasi material, persyaratan toleransi, permukaan akhir, volume tahunan, dan lingkungan aplikasi semuanya harus ditinjau selama tahap rekayasa.
Langkah 1: Analisis Produk dan Gambar
Insinyur mengevaluasi geometri, toleransi, ketebalan material, arah pembentukan, dimensi kritis, dan potensi risiko produksi. Analisis desain awal dapat membantu mengidentifikasi fitur yang dapat menyebabkan deformasi, retak, gerinda berlebihan, atau sulitnya perawatan alat.
Langkah 2: Desain Die Presisi
Stamping die menentukan seberapa akurat komponen akhir dapat dibentuk. Untuk komponen elektronik yang kompleks, pemesinan EDM dapat digunakan untuk membuat struktur halus dan fitur cetakan presisi tinggi.
Langkah 3: Persiapan Bahan
Strip atau lembaran logam yang dipilih harus memenuhi ketebalan, sifat mekanik, dan kondisi permukaan yang diperlukan. Konsistensi material sangat penting ketika melibatkan toleransi yang sangat ketat.
Langkah 4: Stamping dan Pembentukan
Selama produksi, material melewati operasi stamping yang terkontrol untuk mencapai fitur pemotongan, pembengkokan, pelubangan, pembentukan, atau progresif. Parameter proses yang stabil membantu menjaga pengulangan di seluruh batch produksi.
Langkah 5: Inspeksi Dimensi dan Permukaan
Inspeksi memverifikasi dimensi kritis dan mendeteksi potensi cacat. Qiren melaporkan menggunakan peralatan pengukuran tiga dimensi, peralatan inspeksi optik, dan pengujian kekerasan sebagai bagian dari proses kendali mutunya. Laporan kualitas batch juga dapat mendukung ketertelusuran produksi dan penerimaan pelanggan.
Dimana Mereka Digunakan?
Komponen stamping presisi elektronik digunakan di berbagai industri karena dapat menggabungkan dimensi kecil dengan kemampuan pengulangan yang tinggi dan keandalan fungsional.
Elektronik Konsumen
Ponsel cerdas, laptop, perangkat wearable, dan produk ringkas lainnya memerlukan komponen logam mini yang dapat dipasang secara akurat di ruang internal terbatas. Aplikasi dapat mencakup pemegang kartu SIM, komponen antarmuka Tipe-C, terminal kontak, dan struktur logam terkait FPC.
Elektronik Otomotif
Meningkatnya penggunaan sistem kontrol elektronik dan kendaraan listrik telah memperluas permintaan akan komponen konduktif dan mekanis yang presisi. Aplikasi potensial mencakup komponen yang berhubungan dengan baterai, pegas relai, terminal, komponen sensor, dan sistem sambungan listrik.
Peralatan Medis
Perangkat medis memerlukan komponen mini dengan dimensi terkontrol dan kualitas permukaan yang dapat diandalkan. Bagian logam yang dicap secara presisi dapat digunakan dalam komponen instrumen mikro, rumah perangkat, dan rakitan khusus lainnya yang memerlukan konsistensi dimensi.
Peralatan Komunikasi
Perangkat komunikasi dan rakitan elektronik berdensitas tinggi mengandalkan konektor akurat dan komponen konduktif. Stamping presisi dapat mendukung produksi struktur kontak kompak yang memerlukan geometri konsisten selama perakitan berulang.
Bagaimana Seharusnya Pembeli Memilih Pemasok Stamping Presisi?
Memilih pemasok yang tepat bukan sekadar soal membandingkan harga satuan. Untuk komponen elektronik presisi, kemampuan perkakas, sistem inspeksi, pengalaman material, dukungan teknis, dan skalabilitas produksi dapat berdampak lebih besar terhadap total biaya proyek.
Sebelum melakukan pemesanan, pembeli harus mengevaluasi poin-poin berikut:
- Kemampuan dimensi:Konfirmasikan apakah pemasok dapat secara konsisten memenuhi toleransi yang disyaratkan.
- Keahlian perkakas:Tinjau desain cetakan, EDM, pemeliharaan, dan kemampuan pengoptimalan pemasok.
- Pengalaman materi:Pastikan produsen memahami paduan tembaga, baja tahan karat, titanium, atau material lainnya yang dipilih.
- Kemampuan inspeksi:Periksa apakah dimensi kritis dapat diukur menggunakan peralatan inspeksi CMM, optik, atau lainnya yang sesuai.
- Skalabilitas produksi:Pastikan pemasok dapat beralih dari prototipe atau batch uji coba ke produksi massal yang stabil.
- Dokumentasi kualitas:Mintalah laporan inspeksi dan kriteria penerimaan yang jelas.
- Komunikasi teknik:Tim teknis yang responsif dapat mengurangi revisi peralatan yang tidak perlu dan penundaan produksi.
Qiren menyatakan bahwa operasi stampingnya mendukung produksi uji coba dalam jumlah kecil dan manufaktur skala besar. Informasi produksinya juga menyoroti fasilitas seluas 3.000 meter persegi, lebih dari 50 karyawan, dan tim R&D yang mewakili sekitar 15% tenaga kerjanya. Perusahaan melaporkan ekspor ke lebih dari 20 negara dan wilayah.
Pertanyaan yang Sering Diajukan
Apa itu Bagian Stamping Presisi Elektronik?
Suku Cadang Stamping Presisi Elektronik adalah komponen logam yang dibentuk secara akurat yang diproduksi melalui proses stamping presisi untuk aplikasi elektronik dan elektromekanis. Mereka dapat mencakup terminal, kontak, pegas, komponen pelindung, penyangga konduktif, dan bagian miniatur lainnya.
Toleransi apa yang dapat dicapai oleh stempel presisi?
Toleransi yang dapat dicapai bergantung pada material, geometri, ketebalan, desain perkakas, dan kondisi produksi. Qiren melaporkan toleransi dimensi hingga ±0,005 mm untuk aplikasi pencetakan presisi yang sesuai. Toleransi sebenarnya harus dikonfirmasikan terhadap gambar bagian tertentu.
Bisakah komponen elektronik yang rumit dikustomisasi?
Ya. Stamping presisi khusus dapat dikembangkan berdasarkan gambar pelanggan, model 3D, spesifikasi material, dimensi, toleransi, persyaratan permukaan, dan volume produksi. Pembuatan cetakan berbantuan EDM sangat berguna untuk struktur rumit yang sulit diproduksi dengan perkakas konvensional.
Industri mana yang menggunakan komponen stamping elektronik presisi?
Area aplikasi utama mencakup elektronik konsumen, elektronik otomotif, peralatan medis, peralatan komunikasi, produk rumah pintar, dan rakitan elektronik presisi lainnya.
Bagaimana saya bisa meminta penawaran?
Menyediakan gambar 2D atau file CAD 3D, informasi material, kuantitas tahunan, toleransi kritis, persyaratan penyelesaian permukaan, dan jadwal pengiriman yang diharapkan dapat membantu produsen mengevaluasi proyek dan menyiapkan penawaran harga yang lebih akurat.
Kesimpulan
Ketika perangkat elektronik semakin kecil dan canggih, keakuratan produksi menjadi semakin penting. Stamping presisi elektronik memberikan kombinasi praktis antara konsistensi dimensi, kemampuan pembentukan kompleks, fleksibilitas material, kualitas permukaan, dan produksi terukur. Dengan perkakas berbantuan EDM, pengecapan terkontrol, dan inspeksi sistematis, produsen dapat memproduksi komponen logam mini yang memenuhi persyaratan perakitan elektronik yang menuntut.
Qiren menggabungkan kemampuan rekayasa cetakan presisi, pemrosesan EDM, stamping, dan inspeksi untuk mendukung proyek komponen elektronik yang disesuaikan mulai dari pengembangan perkakas hingga produksi. Jika Anda mencari komponen logam berakurasi tinggi untuk konektor, elektronik otomotif, perangkat medis, peralatan komunikasi, atau rakitan presisi lainnya,Hubungi kamiuntuk mendiskusikan gambar, bahan, toleransi, volume produksi, dan persyaratan stempel khusus Anda.
