Ringkasan Artikel: Cetakan injeksi konektoradalah proses manufaktur penting untuk memproduksi rumah plastik yang presisi dan tahan lama serta komponen isolasi yang digunakan dalam konektor elektronik. Mulai dari pemilihan material dan rekayasa cetakan hingga inspeksi dimensi dan konsistensi produksi, setiap tahap memengaruhi kinerja konektor.Qirenmengkhususkan diri dalam solusi pencetakan konektor presisi, menawarkan perkakas yang disesuaikan, permesinan presisi, dan dukungan manufaktur untuk aplikasi dalam elektronik otomotif, peralatan rumah tangga, peralatan industri, dan produk elektronik lainnya. Memahami proses membantu perancang produk dan tim pembelian membuat keputusan berdasarkan informasi tentang kualitas, biaya, dan keandalan produksi jangka panjang.

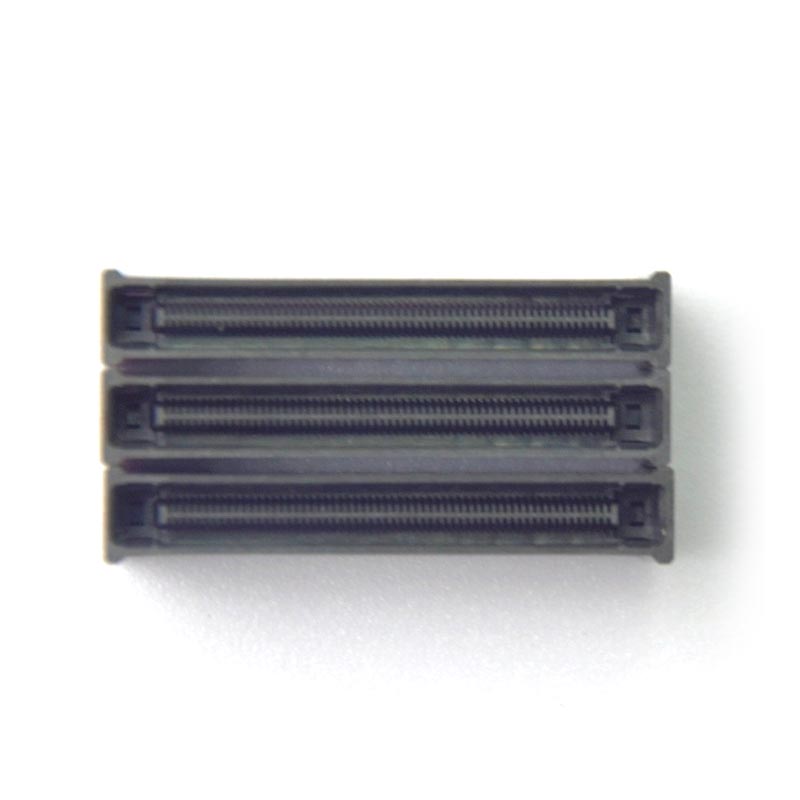

Cetakan injeksi konektor adalah proses manufaktur di mana bahan termoplastik cair disuntikkan ke dalam rongga cetakan yang dirancang secara presisi, didinginkan, dan dikeluarkan untuk membuat komponen jadi. Ini banyak digunakan untuk memproduksi rumah plastik, penyangga terminal, struktur isolasi, cangkang pelindung, dan bagian lain yang diperlukan untuk konektor listrik dan elektronik.
Tidak seperti banyak komponen plastik serbaguna, bagian konektor sering kali memiliki bukaan kecil, dinding tipis, fitur penguncian yang rumit, dan posisi terminal yang berjarak dekat. Fitur-fitur ini harus bekerja sama dengan kontak logam dan komponen berpasangan. Bahkan penyimpangan dimensi yang kecil pun dapat mempengaruhi perakitan, gaya penyisipan, penyelarasan terminal, atau keandalan sambungan listrik.
Oleh karena itu, keberhasilan pencetakan konektor bergantung pada rekayasa material yang terkoordinasi, desain cetakan, pengaturan mesin, dan prosedur inspeksi. Qiren menyediakan solusi pencetakan injeksi konektor presisi bagi pelanggan yang mencari komponen dan perkakas plastik khusus untuk aplikasi yang menuntut.
Aplikasi yang umum meliputi:
Presisi sangat penting bagi kinerja konektor karena wadah yang dibentuk menentukan posisi dan dukungan kontak konduktif. Dimensinya memengaruhi kesesuaian komponen, cara terminal tetap aman, dan kinerja konektor selama penggunaan berulang.
Beberapa faktor membuat pencetakan konektor presisi lebih menuntut dibandingkan banyak aplikasi pencetakan plastik konvensional.
Jarak terminal, dimensi rongga, struktur pengunci, dan permukaan penghubung harus sesuai dengan gambar teknik yang disetujui. Toleransi harus ditetapkan sesuai dengan persyaratan fungsional masing-masing komponen daripada menerapkan toleransi ketat yang tidak perlu pada setiap fitur.
Wadah plastik harus memberikan isolasi yang sesuai untuk lingkungan pengoperasian yang diinginkan. Pemilihan material, ketebalan dinding, jarak rambat, jarak bebas, dan adanya rongga atau kontaminasi dapat mempengaruhi keselamatan listrik. Persyaratan harus dievaluasi berdasarkan standar produk dan kondisi pengoperasian yang berlaku.
Rumah konektor mungkin mengalami gaya penyisipan, getaran, perubahan suhu, dan siklus perkawinan berulang. Komponen yang dicetak harus mempertahankan bentuknya dan menopang terminal tanpa retak, deformasi berlebihan, atau kehilangan retensi.
Prototipe yang sukses hanyalah titik awal. Produsen harus mempertahankan dimensi berulang dan kinerja fungsional di seluruh batch produksi, rongga cetakan, dan lot material. Pemrosesan yang stabil mengurangi kerusakan, pengerjaan ulang, dan gangguan perakitan yang dapat dihindari.
Pemilihan material mempengaruhi kemampuan cetakan, penyusutan, ketahanan panas, kinerja isolasi, kekuatan mekanik, sensitivitas kelembaban, dan biaya komponen akhir. Resin terbaik bergantung pada desain konektor dan lingkungan pengoperasian.
| Bahan | Karakteristik Utama | Penerapan Potensial | Pertimbangan Seleksi |
|---|---|---|---|
| PBT | Stabilitas dimensi yang baik dan isolasi listrik | Rumah listrik dan konektor peralatan | Evaluasi paparan panas, penyusutan, dan kondisi kelembaban. |
| PA (Nilon) | Kekuatan dan ketangguhan mekanik yang baik | Konektor otomotif dan industri | Pertimbangkan penyerapan air dan pengaruhnya terhadap dimensi. |
| LCP | Potensi lengkungan yang rendah dan kesesuaian untuk desain nada halus | Konektor elektronik ringkas dan kepadatan tinggi | Memerlukan kontrol yang cermat terhadap aliran material dan kondisi pencetakan. |
| PPS | Kemampuan suhu tinggi dan ketahanan kimia | Aplikasi listrik dan industri khusus | Menilai persyaratan pemrosesan, biaya, dan desain mekanis. |
| Resin yang Diperkuat Serat Kaca | Peningkatan kekakuan dan pengurangan penyusutan arah dalam formulasi yang sesuai | Rumah konektor struktural | Orientasi serat dapat mempengaruhi kelengkungan dan akurasi dimensi. |
Bahan-bahan ini tidak dapat dipertukarkan. Insinyur harus meninjau kadar resin, suhu pengoperasian, persyaratan ketahanan api, sifat dielektrik, paparan bahan kimia, dan persyaratan peraturan yang berlaku sebelum menyelesaikan spesifikasi.
Untuk panduan tambahan, jelajahi solusi pencetakan injeksi konektor Qiren dan kemampuan manufaktur cetakan presisi terkait.
Proyek pencetakan injeksi konektor yang andal mengikuti alur kerja yang terstruktur. Urutannya dapat bervariasi tergantung pada geometri komponen, persyaratan sisipan, volume produksi, dan kriteria inspeksi, namun tahapan utamanya tetap sama.
Untuk konektor yang mengandung terminal logam, posisi dan penahan sisipan memerlukan perhatian khusus. Pemuatan atau perakitan sisipan otomatis mungkin sesuai untuk program bervolume lebih tinggi, asalkan peralatan dapat secara konsisten menjaga keselarasan komponen.
Keputusan desain yang dibuat sebelum perkakas dimulai dapat mencegah modifikasi yang mahal di kemudian hari. Tinjauan desain-untuk-manufaktur harus mempertimbangkan bagaimana komponen akan diisi, didinginkan, dikeluarkan, dirakit, dan berfungsi dalam aplikasi akhirnya.
Jika praktis, ketebalan dinding yang relatif seragam membantu mendorong pengisian dan pendinginan yang konsisten. Transisi ketebalan yang tiba-tiba dapat menyebabkan tanda tenggelam, tekanan internal, atau lengkungan. Tulang rusuk dan bos harus dirancang untuk memberikan kekuatan yang dibutuhkan tanpa membuat bagian tebal yang tidak perlu.
Penempatan gerbang mempengaruhi pola pengisian, lokasi garis las, pengepakan, dan tampilan permukaan. Pada rumah konektor, gerbang harus diposisikan dengan mempertimbangkan permukaan penghubung yang kritis, kantong terminal, dan area yang mengalami tekanan mekanis.
Sudut aliran udara yang sesuai dan sistem ejeksi yang dirancang dengan baik membantu melepaskan komponen cetakan tanpa merusak fitur halus. Draf yang diperlukan tergantung pada resin, tekstur permukaan, geometri bagian, dan persyaratan dimensi.
Untuk konektor cetakan sisipan, terminal logam harus tetap pada posisi yang ditentukan selama injeksi dan pendinginan. Dukungan cetakan, akurasi pemuatan sisipan, aliran resin, dan ekspansi termal semuanya memengaruhi hubungan akhir antara wadah plastik dan komponen logam.
Praktik desain yang berguna meliputi:
Kontrol kualitas untuk cetakan injeksi konektor harus memperhatikan penampilan komponen cetakan dan kinerja fungsionalnya. Suatu komponen dapat terlihat dapat diterima namun masih mengalami ketidaksejajaran terminal, penyimpangan dimensi, atau retensi mekanis yang tidak memadai.
Rencana inspeksi praktis dapat mencakup pengendalian berikut:
Cacat umum dan potensi penyebabnya meliputi:
| Cacat | Kemungkinan Penyebabnya | Pendekatan Korektif |
|---|---|---|
| Kilatan | Kesenjangan garis perpisahan, tekanan berlebihan, atau keausan cetakan | Periksa kondisi perkakas dan optimalkan pengaturan pemrosesan. |
| Tembakan Pendek | Pengisian tidak mencukupi, aliran terbatas, atau ventilasi tidak memadai | Tinjau desain gerbang, ventilasi, dan parameter pengisian. |
| halaman melengkung | Pendinginan yang tidak merata, orientasi material, atau penyusutan diferensial | Tingkatkan keseimbangan pendinginan dan tinjau geometri serta pemilihan material. |
| Tanda Tenggelam | Bagian yang tebal atau pengemasan dan pendinginan yang tidak memadai | Optimalkan geometri dinding dan kondisi pengepakan. |
| Ketidaksejajaran Terminal | Pergerakan sisipan, variasi perkakas, atau pemuatan yang tidak konsisten | Tingkatkan lokasi penyisipan, dukungan, dan verifikasi dimensi. |
Batas penerimaan dan frekuensi pengujian harus ditentukan oleh spesifikasi produk, persyaratan pelanggan, dan tingkat risiko. Untuk aplikasi yang kritis terhadap keselamatan atau keandalan tinggi, validasi tambahan mungkin diperlukan.
Tidak setiap konektor memerlukan investasi perkakas atau strategi inspeksi yang sama. Perbandingan berikut menggambarkan bagaimana persyaratan aplikasi mempengaruhi pendekatan manufaktur.
| Persyaratan | Konektor Standar | Konektor Presisi |
|---|---|---|
| Geometri | Fitur yang relatif mudah | Rongga bernada halus dan detail rumit |
| Strategi Toleransi | Berdasarkan persyaratan perakitan umum | Fitur penting menerima batasan yang lebih ketat dan berbasis fungsi |
| perkakas | Konfigurasi cetakan konvensional jika sesuai | Kontrol rongga, pendinginan, ventilasi, dan penyelarasan yang lebih menuntut |
| Inspeksi | Pemeriksaan visual dan dimensi | Metrologi terperinci dan verifikasi fungsional tambahan |
| Risiko Proses | Terutama terkait dengan pengisian dan dimensi umum | Mungkin termasuk posisi terminal, kecocokan kawin, lengkungan, dan retensi |
Perbedaannya bukan hanya soal ukuran produk. Konektor kecil mungkin memerlukan perkakas yang sangat canggih jika konektor tersebut memiliki jarak terminal yang berdekatan atau harus menjaga kesejajaran yang tepat dengan papan sirkuit. Persyaratan teknik harus menentukan proses dan bukan asumsi berdasarkan tampilan saja.
Memilih pemasok berarti mengevaluasi kemampuannya untuk mengubah persyaratan teknik menjadi hasil produksi yang dapat diulang. Harga yang kompetitif memang penting, namun kualitas peralatan, stabilitas proses, komunikasi, dan dukungan teknis juga mempengaruhi total biaya kepemilikan.
Saat mengevaluasi produsen cetakan injeksi konektor, pertimbangkan pertanyaan berikut:
Qiren Electronics berfokus pada cetakan konektor plastik presisi dan solusi cetakan injeksi yang disesuaikan. Menurut informasi produknya, perusahaan menyoroti kemampuan toleransi nominal ±0,01 mm, tingkat hasil yang dilaporkan hingga 99,2%, baja cetakan Jerman, analisis aliran cetakan, dan manajemen bengkel terintegrasi MES. Angka-angka ini harus dikonfirmasikan terhadap geometri bagian tertentu, material, metode pengukuran, dan kondisi produksi selama evaluasi proyek.
Qiren juga menjelaskan dukungan untuk optimalisasi dan peningkatan cetakan selama tahun pertama penggunaan cetakan. Pembeli dapat mendiskusikan kemampuan ini bersama dengan persyaratan desain konektor mereka sendiri daripada hanya mengandalkan spesifikasi umum saja.
Untuk informasi manufaktur terkait, kunjungi halaman produk Cetakan Injeksi Konektor atau jelajahi situs web pembuatan cetakan dan komponen presisi Qiren.
Ini digunakan untuk memproduksi rumah konektor plastik, badan isolasi, penyangga terminal, cangkang pelindung, dan komponen lain yang memerlukan geometri akurat dan produksi berulang. Aplikasi yang umum termasuk elektronik otomotif, peralatan rumah tangga, otomasi industri, dan perangkat elektronik konsumen.
Tidak ada satu pun bahan terbaik untuk setiap konektor. PBT dan nilon adalah pilihan umum untuk banyak aplikasi kelistrikan dan mekanik, sedangkan LCP dan PPS mungkin sesuai dengan desain dengan persyaratan dimensi atau termal yang menuntut. Pemilihan akhir bergantung pada lingkungan pengoperasian konektor, spesifikasi kelistrikan, beban mekanis, dan target biaya.
Toleransi yang dapat dicapai bergantung pada geometri bagian, perilaku resin, konstruksi cetakan, stabilitas proses, dan metode pengukuran. Qiren mencantumkan kemampuan toleransi nominal ±0,01 mm untuk penawaran pencetakan presisinya. Pembeli harus memastikan apakah toleransi ini layak untuk setiap fitur penting dari desain spesifik mereka.
Penyebab umumnya termasuk penanganan material yang tidak sesuai, ventilasi yang buruk, parameter pemrosesan yang salah, pendinginan yang tidak merata, keausan cetakan, dan posisi sisipan yang tidak akurat. Tinjauan desain terstruktur, jendela proses terkendali, dan rencana inspeksi berbasis risiko dapat membantu mengidentifikasi dan mengurangi masalah ini.
Ya. Cetakan sisipan dapat merangkum atau menopang terminal logam di dalam rumah konektor plastik. Proses ini memerlukan posisi sisipan yang tepat, dukungan cetakan, kompatibilitas material, dan verifikasi keselarasan dan retensi terminal.
Ya. Cetakan injeksi sangat cocok untuk produksi berulang dan bervolume tinggi ketika perkakas, kondisi siklus, penanganan material, dan inspeksi dikontrol dengan benar. Cetakan multi-rongga dan otomatisasi yang sesuai dapat meningkatkan keluaran, meskipun kesesuaiannya bergantung pada kompleksitas dan permintaan produk.
Menyediakan gambar teknik 2D, file CAD 3D, persyaratan resin atau material yang diinginkan, toleransi kritis, permintaan tahunan, lingkungan layanan yang diharapkan, dan spesifikasi fungsional atau peraturan apa pun. Perjelas juga apakah Anda memerlukan pembuatan cetakan, komponen cetakan, cetakan sisipan, atau solusi gabungan.
Cetakan injeksi konektor menggabungkan perkakas presisi, pemilihan material yang tepat, pemrosesan terkontrol, dan verifikasi kualitas khusus aplikasi. Setiap keputusan memengaruhi seberapa akurat konektor dipasang, seberapa andal konektor tersebut mendukung kontak listrik, dan seberapa konsisten konektor tersebut dapat diproduksi dari waktu ke waktu. Dengan mengidentifikasi dimensi penting sejak dini dan menetapkan persyaratan inspeksi yang jelas, pengembang produk dapat mengurangi kerusakan yang dapat dihindari dan membuat keputusan pengadaan yang lebih tepat.
Qiren menawarkan pembuatan cetakan konektor presisi dan solusi pencetakan khusus untuk aplikasi elektronik, otomotif, peralatan, dan industri. Jika Anda sedang mengembangkan konektor baru atau meningkatkan proses produksi yang ada,Hubungi kamiuntuk mendiskusikan gambar Anda, kebutuhan material, spesifikasi perkakas, dan target produksi. Bekerja sama dengan Qiren untuk mengevaluasi solusi manufaktur praktis yang selaras dengan kebutuhan presisi, kualitas, dan pengiriman proyek Anda.
