Dalam ekosistem rumit manufaktur modern, di mana bahkan penyimpangan terkecil dapat menggagalkan seluruh lini produksi, peran alat yang memastikan akurasi tidak dapat dilebih -lebihkan. Dari casing ramping smartphone ke komponen rumit dari perangkat medis, kualitas produk akhir bergantung pada ketepatan cetakan yang digunakan untuk membuatnya. Selama beberapa dekade, produsen berjuang dengan ketidakkonsistenan-lipat yang menghasilkan bagian dengan tepi yang tidak merata, komponen yang tidak pas, atau cacat permukaan yang mengganggu fungsionalitas. Ini tidak hanya menyebabkan tingkat memo yang tinggi tetapi juga mengikis kepercayaan pelanggan, terutama di industri di mana presisi tidak dapat dinegosiasikan. Masukkan cetakan presisi: alat khusus yang direkayasa untuk memberikan akurasi, pengulangan, dan keandalan yang tak tertandingi. Cetakan ini bukan hanya potongan mesin; Mereka adalah dasar di mana produksi berkualitas tinggi, konsisten, dan hemat biaya dibangun. Tapi apa yang membuatnyacetakan presisiSangat penting, bagaimana mereka mencapai akurasi luar biasa seperti itu, dan mengapa mereka menjadi sangat diperlukan di sektor -sektor mulai dari otomotif hingga aerospace? Panduan ini menggali dunia cetakan presisi, mengeksplorasi mekanik, manfaat, dan dampak dunia nyata mereka, untuk mengungkapkan mengapa mereka adalah landasan keunggulan manufaktur modern.
Trending News Headlines: Top Stories on Precision Mold
Ketergantungan yang semakin besar
cetakan presisiDi seluruh industri tercermin dalam berita yang paling dicari, menyoroti peran penting mereka dalam mendorong inovasi manufaktur:
- "Cetakan presisi memotong laju cacat elektronik sebesar 60% di Q3"
- "Pemasok otomotif mengadopsi cetakan presisi canggih untuk memenuhi permintaan komponen EV"
- "Pembuat perangkat medis beralih ke cetakan presisi untuk kepatuhan peraturan"
Berita utama ini menggarisbawahi kekuatan inti dari cetakan presisi: kemampuan mereka untuk mengurangi kesalahan, beradaptasi dengan desain bagian yang kompleks, dan memenuhi standar industri yang ketat. Karena sektor-sektor seperti kendaraan listrik (EV) dan teknologi medis berkembang, permintaan untuk cetakan presisi terus melonjak, menjadikannya investasi utama bagi produsen yang berpikiran maju.
Apa itu cetakan presisi dan bagaimana cara kerjanya?
Cetakan presisi adalah alat rekayasa khusus yang digunakan untuk membentuk bahan baku-seperti plastik, logam, atau karet-ke bagian akhir dengan toleransi yang sangat ketat, sering diukur dalam mikron (satu mikron adalah 0,001 milimeter). Tidak seperti cetakan standar, yang dapat memprioritaskan kecepatan daripada akurasi, cetakan presisi dirancang untuk menghasilkan bagian yang memenuhi spesifikasi yang tepat, memastikan konsistensi di ribuan atau bahkan jutaan unit. Tingkat ketepatan ini sangat penting dalam industri di mana bagian -bagian harus cocok bersama, berkinerja di bawah kondisi yang ketat, atau mematuhi standar keamanan yang ketat.
Fungsionalitas cetakan presisi berkisar pada kombinasi desain canggih, bahan berkualitas tinggi, dan proses pembuatan yang tepat. Inilah rincian terperinci tentang cara kerjanya:
Prosesnya dimulai denganDesain dan Rekayasa. Menggunakan perangkat lunak desain berbantuan komputer (CAD), insinyur membuat model 3D bagian yang akan diproduksi, menggabungkan setiap detail-dari dimensi dan sudut ke permukaan akhir dan rongga internal. Model ini kemudian digunakan untuk merancang cetakan itu sendiri, yang biasanya terdiri dari dua komponen utama: inti (yang membentuk bentuk internal bagian) dan rongga (yang membentuk bentuk eksternal). Selama fase ini, insinyur memperhitungkan faktor -faktor seperti penyusutan material (karena sebagian besar bahan berkontraksi saat dingin), sudut draft (untuk memastikan pelepasan bagian yang mudah), dan ventilasi (untuk melepaskan udara yang terperangkap, mencegah cacat seperti gelembung).

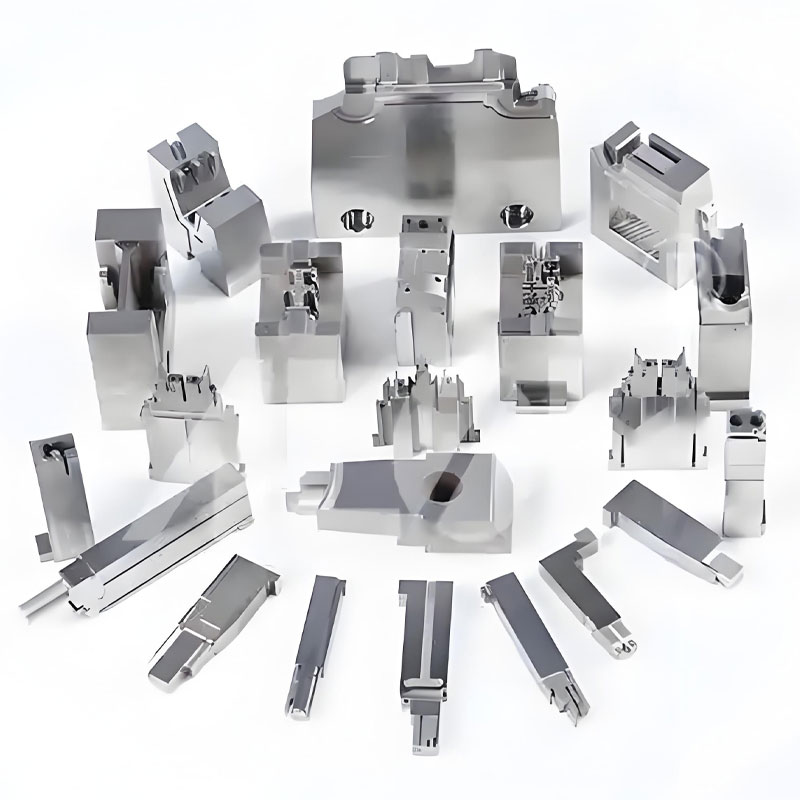

Selanjutnya, komponen cetakannyaMesin spesifikasi yang tepat. Di sinilah "ketepatan" dalam cetakan presisi benar -benar hidup. Teknik pemesinan canggih seperti penggilingan Kontrol Numerik Komputer (CNC), Mesin Pengambilan Listrik (EDM), dan EDM kawat digunakan untuk membentuk inti dan rongga cetakan. Milling CNC menggunakan alat pemotongan yang dikendalikan komputer untuk mencapai toleransi sekencang ± 0,001mm, sedangkan EDM-yang menggunakan percikan listrik untuk mengikis material-memungkinkan bentuk rumit yang tidak mungkin dengan pemesinan tradisional. Hasilnya adalah cetakan di mana setiap permukaan, tepi, dan rongga cocok dengan desain CAD dengan akurasi yang hampir sempurna.
Setelah mesin, komponen cetakandirakit dan diuji. Inti dan rongga dipasang ke basis cetakan, yang meliputi panduan, pin ejector (untuk mendorong bagian yang sudah jadi keluar dari cetakan), dan saluran pendingin (untuk mengatur suhu selama produksi). Selama pengujian, cetakan dipasang ke dalam mesin cetakan injeksi (untuk bagian plastik) atau pers stamping (untuk bagian logam), dan sejumlah kecil bagian diproduksi. Bagian -bagian ini diperiksa menggunakan mesin pengukur koordinat (CMM) atau pemindai 3D untuk memverifikasi bahwa mereka memenuhi toleransi yang diperlukan. Penyesuaian apa pun - seperti menyempurnakan saluran pendingin atau mengubah posisi pin ejector - dibuat pada tahap ini untuk memastikan kinerja yang optimal.
Selama produksi skala penuh, cetakan presisi beroperasi dengan konsistensi yang luar biasa. Misalnya, dalam cetakan injeksi plastik, plastik cair disuntikkan ke dalam cetakan di bawah tekanan tinggi, mengisi setiap rongga dan detail. Saluran pendingin dengan cepat mendinginkan plastik, memperkuatnya ke dalam bentuk yang tepat dari cetakan. Karena dimensi cetakan sangat tepat, dan proses pembuatan dikontrol dengan ketat, setiap bagian yang diproduksi hampir identik dengan yang sebelumnya. Pengulangan inilah yang membuat cetakan presisi begitu berharga: mereka menghilangkan variabilitas yang mengganggu cetakan standar, mengurangi limbah dan memastikan bahwa setiap bagian memenuhi standar kualitas.
Apa yang membedakan cetakan presisi modern adalah integrasi mereka dengan teknologi pintar. Banyak cetakan dilengkapi dengan sensor yang memantau suhu, tekanan, dan waktu siklus secara real time, memperingatkan operator untuk penyimpangan apa pun yang dapat mempengaruhi kualitas bagian. Pendekatan berbasis data ini memungkinkan penyesuaian proaktif, lebih meningkatkan konsistensi dan mengurangi waktu henti. Selain itu, penggunaan bahan kinerja tinggi-seperti baja yang keras atau paduan aluminium-memastikan bahwa cetakan dapat menahan kerasnya produksi volume tinggi, mempertahankan ketepatannya selama ratusan ribu siklus.
Keuntungan utama dari cetakan presisi
Kontrol toleransi yang tak tertandingi
Dalam industri seperti Aerospace atau perangkat medis, bahkan penyimpangan terkecil dapat memiliki konsekuensi bencana. Jarum suntik medis dengan pendorong yang tidak selaras, misalnya, dapat gagal untuk memberikan dosis yang benar, sementara longgar dalam komponen pesawat dapat membahayakan keamanan. Cetakan presisi menghilangkan risiko seperti itu dengan mencapai toleransi seketat ± 0,001mm, memastikan bahwa setiap bagian memenuhi spesifikasi yang tepat. Tingkat kontrol ini dicapai melalui pemesinan canggih, bahan berkualitas tinggi, dan pengujian yang ketat, menjadikan cetakan presisi pilihan masuk untuk aplikasi di mana akurasi sangat penting.
Kualitas bagian yang konsisten
Konsistensi adalah ciri khas dari proses pembuatan yang andal. Cetakan presisi memberikan ini dengan memproduksi bagian -bagian yang identik dalam bentuk, ukuran, dan lapisan permukaan, bahkan setelah ribuan siklus. Konsistensi ini mengurangi kebutuhan untuk inspeksi pasca-produksi, karena produsen dapat mempercayai bahwa setiap bagian sesuai dengan standar. Misalnya, dalam industri otomotif, di mana ribuan komponen yang identik diperlukan untuk merakit satu kendaraan, cetakan presisi memastikan bahwa setiap baut, braket, dan konektor cocok dengan mulus, mengurangi waktu perakitan dan meminimalkan kesalahan pada jalur produksi.
Mengurangi limbah dan biaya lebih rendah
Limbah adalah biaya besar dalam pembuatan, dari bagian yang dihapus hingga pengerjaan ulang dan penundaan. Cetakan presisi meminimalkan limbah dengan mengurangi jumlah bagian yang rusak. Karena setiap bagian diproduksi dengan spesifikasi yang tepat, ada lebih sedikit kebutuhan untuk membuang barang -barang yang terlalu besar, terlalu kecil, atau cacat. Selain itu, pengulangan cetakan presisi memungkinkan penggunaan bahan yang lebih efisien - produsen dapat menghitung dengan tepat berapa banyak bahan baku yang diperlukan untuk setiap bagian, mengurangi kelebihan dan pemotongan biaya. Seiring waktu, penghematan ini bertambah, membuat cetakan presisi sebagai investasi yang hemat biaya, terutama untuk produksi volume tinggi.
Keserbagunaan untuk desain yang kompleks
Produk modern menuntut bentuk dan fitur yang semakin kompleks - pikirkan kaca melengkung pada jam tangan pintar atau saluran internal yang rumit dalam kateter medis. Cetakan presisi secara unik mampu menangani kompleksitas ini, berkat teknik pemesinan canggih seperti EDM dan penggilingan CNC 5-sumbu. Teknologi ini memungkinkan pembuatan cetakan dengan undercuts, dinding tipis, dan detail halus yang tidak mungkin dengan cetakan standar. Misalnya, dalam industri elektronik, cetakan presisi dapat menghasilkan komponen mikro dengan sirkuit yang rumit, memungkinkan pengembangan perangkat yang lebih kecil dan lebih kuat.
Umur cetakan yang lebih lama
Cetakan presisi dibangun untuk bertahan lama. Dibangun dari bahan berkekuatan tinggi seperti baja H13 yang dikeraskan atau stainless steel, mereka dapat menahan tekanan tinggi, suhu, dan siklus berulang produksi industri. Dengan pemeliharaan yang tepat, cetakan presisi dapat menghasilkan ratusan ribu - bahkan jutaan - bagian sebelum membutuhkan penggantian. Umur panjang ini kontras dengan cetakan standar, yang mungkin aus dengan cepat, menyebabkan peningkatan biaya henti dan penggantian. Untuk produsen, masa hidup cetakan yang lebih lama berarti pengembalian investasi yang lebih baik dan produksi yang lebih stabil dari waktu ke waktu.
Spesifikasi cetakan presisi kami
Di Dongguan Qiren Electronics Co., Ltd., kami berspesialisasi dalam menyusun cetakan presisi yang menetapkan standar untuk akurasi dan keandalan. Cetakan presisi QRM-200 kami direkayasa untuk memenuhi tuntutan manufaktur kinerja tinggi, dari elektronik hingga perangkat medis. Di bawah ini adalah spesifikasi utamanya:
| Parameter |
Spesifikasi |
| Rentang toleransi |
± 0,001mm - ± 0,005mm (tergantung pada kompleksitas bagian) |
| Ukuran bagian maksimum |
200mm × 200mm × 150mm |
| Kompatibilitas material |
Plastik (ABS, PC, POM, PA, PE), logam ringan (paduan aluminium) |
| Bahan cetakan |
Baja H13 yang dikeraskan (inti dan rongga), baja S50C (basis cetakan) |
| Permukaan akhir |
RA 0,02μm (Cermin Polandia) ke RA 1.6μm (bertekstur) |
| Sistem pendingin |
Saluran air yang disesuaikan (presisi 0,1mm) untuk kontrol suhu yang seragam |
| Metode pemesinan |
CNC Milling, Wire EDM, Sinker EDM, menggiling |
| Siklus produksi maksimum |
1.000.000+ (dengan pemeliharaan yang tepat) |
| Waktu tunggu |
15 - 30 hari (tergantung pada kompleksitas desain) |
| Sertifikasi |
ISO 9001, ISO 13485 (untuk aplikasi medis) |
QRM-200 menonjol untuk sistem pendingin canggih, yang memastikan pendinginan bagian yang cepat dan seragam, mengurangi waktu siklus dan mencegah warping. Konstruksi baja yang dikeraskan menjamin daya tahan, bahkan dalam produksi volume tinggi, sementara kompatibilitasnya dengan berbagai macam bahan membuatnya serbaguna untuk aplikasi yang beragam. Apakah memproduksi komponen mikro untuk elektronik atau bagian besar dan kompleks untuk sistem otomotif, QRM-200 memberikan presisi yang konsisten, menjadikannya pilihan tepercaya untuk produsen di seluruh dunia.
FAQ: Pertanyaan umum tentang cetakan presisi
T: Bagaimana cetakan presisi mencapai toleransi ketat seperti itu, dan faktor -faktor apa yang dapat mempengaruhi akurasinya?
A: Cetakan presisi mencapai toleransi yang ketat melalui kombinasi desain canggih, pemesinan presisi tinggi, dan bahan berkualitas. Insinyur menggunakan perangkat lunak CAD untuk merancang cetakan dengan pengukuran yang tepat, memperhitungkan penyusutan material dan ekspansi termal. Teknik pemesinan seperti Milling CNC dan EDM kemudian membentuk komponen cetakan menjadi dalam ± 0,001mm dari desain. Bahan berkekuatan tinggi seperti baja yang dikeraskan meminimalkan keausan, yang dapat mengubah dimensi dari waktu ke waktu. Faktor -faktor yang dapat mempengaruhi akurasi termasuk pendinginan yang tidak tepat (yang menyebabkan penyusutan yang tidak merata), kelelahan bahan cetakan, pemeliharaan yang buruk (seperti pelumasan yang tidak memadai), dan fluktuasi sifat bahan baku (seperti viskositas dalam plastik). Kalibrasi dan pemeliharaan reguler, bersama dengan pengujian material yang ketat, membantu menjaga ketepatan cetakan.
T: Dapatkah cetakan presisi dimodifikasi untuk menghasilkan desain bagian yang berbeda, atau apakah mereka terbatas pada satu desain?
A: Sementara cetakan presisi direkayasa kustom untuk desain bagian tertentu, banyak yang dapat dimodifikasi untuk mengakomodasi perubahan kecil, tergantung pada konstruksinya. Misalnya, jika suatu bagian membutuhkan lubang yang sedikit lebih besar atau tekstur permukaan yang dimodifikasi, inti atau rongga cetakan dapat dimasukkan kembali untuk menggabungkan perubahan ini. Namun, perbaikan desain utama - seperti perubahan signifikan terhadap ukuran atau bentuk bagian - biasanya membutuhkan cetakan baru, karena inti dan rongga perlu dikerjakan ulang sepenuhnya. Untuk meningkatkan fleksibilitas, beberapa cetakan presisi dirancang dengan sisipan yang dapat dipertukarkan, memungkinkan untuk perubahan cepat pada fitur tertentu (seperti logo atau detail kecil) tanpa mengubah seluruh cetakan. Pendekatan modular ini menyeimbangkan ketepatan dengan kemampuan beradaptasi, membuatnya lebih mudah bagi produsen untuk mengulangi pada desain tanpa menimbulkan biaya penuh dari cetakan baru.
Cetakan presisi adalah pahlawan tanpa tanda jasa dari manufaktur modern, memungkinkan produksi bagian-bagian berkualitas tinggi, konsisten, dan kompleks yang memberi daya pada industri dari elektronik ke kedirgantaraan. Kemampuan mereka untuk memberikan toleransi yang ketat, mengurangi limbah, dan mempertahankan kinerja selama jutaan siklus membuat mereka sangat diperlukan bagi produsen yang berjuang untuk keunggulan. Baik Anda memproduksi komponen mikro untuk perangkat medis atau bagian besar untuk sistem otomotif, berinvestasi dalam cetakan presisi adalah keputusan strategis yang meningkatkan kualitas produk, mengurangi biaya, dan memperkuat daya saing pasar.
Dongguan Qiren Electronics Co., Ltd.Kami membawa keahlian puluhan tahun ke setiap cetakan presisi yang kami buat, menggabungkan teknologi canggih dengan keahlian yang cermat untuk memenuhi kebutuhan unik klien kami. Cetakan presisi QRM-200 kami adalah bukti komitmen kami terhadap kualitas, yang dirancang untuk memberikan kinerja yang andal dan akurasi tanpa kompromi. Siap untuk meningkatkan proses pembuatan Anda?
Hubungi kamiHari ini untuk membahas persyaratan spesifik Anda - tim ahli kami ada di sini untuk membantu Anda mencapai ketepatan yang membedakan produk Anda.
